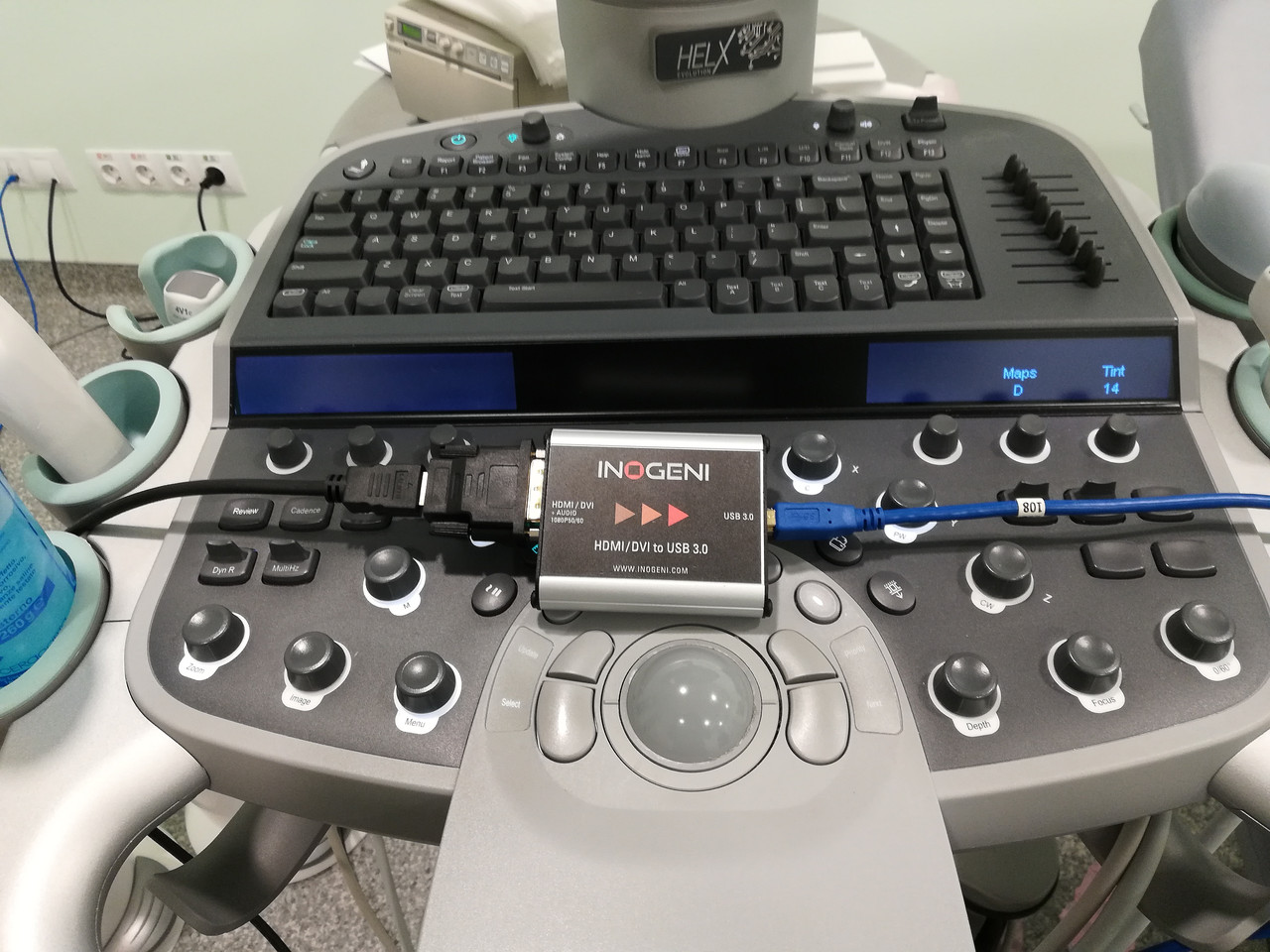

Телеметрія в Києві з адаптером INOGENI 4K HDMI to USB 3.0 використовується в ультразвуковому дослідженні гінекології
Компанія "Top-Device" спільно з фахівцями МЦ Гравимед забезпечила і вирішила технічну задачу телеметрії УЗД завдяки інноваційному адаптера Inogeni. Це компактний автономний конвертер Inogeni 4K HDMI to USB 3.0 Converterпідтримує захоплення нестисненого 4K-відео з супутнім аудіо з вихідного HDMI-порту відеокамери і виведення сигналу через порт USB 3.0 для запису, редагування, проведення відеоконференцій, роботи з потоковим відео і так далі. Конвертація здійснюється апаратно в реальному часі, без необхідності застосування яких-небудь драйверів.
В даному випадку використовували Inogeni 1080p так, як потреби в 4K не було. Важливо мати повноцінний колірний обхват і градацію сірого для УЗД.
У переважній більшості сучасних настільних ПК і ноутбуків, інтерфейс HDMI для введення AV-сигналу відсутня як клас, що повністю виключає можливість прямого підключення до сучасних апаратів УЗД, професійним фото - і відеокамер для безпосереднього запису вмісту або його перегляду в реальному часі. Для цих цілей зазвичай докуповується додаткове обладнання у вигляді портативних рекордерів, накамерных моніторів або комбінованих моніторів-рекордерів. Дорого, звичайно, але в багатьох випадках альтернатив для запису/передачі повноцінного контенту нестисненого відео без втрат якості зовсім не існує, як і варіантів організації перегляду на зручному зовнішньому дисплеї з великою діагоналлю.

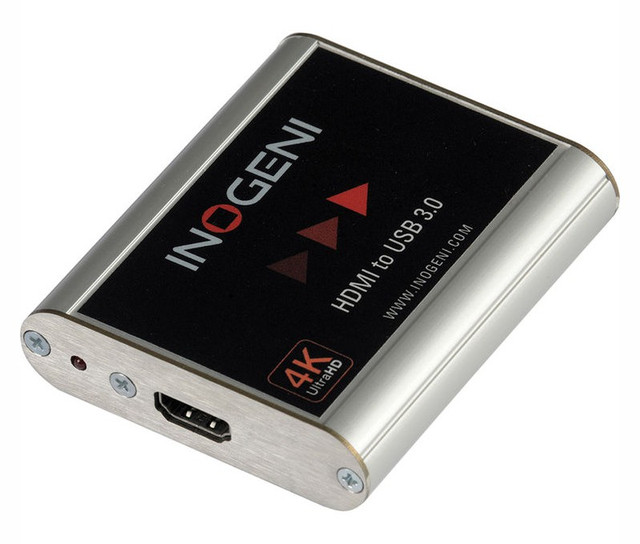

Конвертер Inogeni 1080p/4K HDMI to USB 3.0 являє собою автономний гаджет кишенькових розмірів, оснащений HDMI-входом і USB 3.0 виходом, що підтримує пристойний список форматів SD/HDTV аж до Ultra HD 4K (4096×2160), а також ряд популярних графічних форматів. Живлення пристрою здійснюється безпосередньо через порт USB 3.0, при цьому гарантована повна підтримка пристрою під Windows, Mac OSX, Linux і Android, а також UVC-сумісність з будь-яким програмним забезпеченням DirectShow.
За допомогою конвертера Inogeni 4K HDMI to USB 3.0 в будь-якому УЗД апараті з виходом DVI/HDMI можна зробити підтримку перегляду і запису 4K-відео.
Для роботи з DSLR або відеокамерою при підтримці відповідної програми, здатного виводити USB-відеопотік на дисплей і навіть забезпечувати запис цього потоку.
| Автономний конвертер Inogeni 4K HDMI to USB 3.0 Converter | |
|---|---|
| Вхід | 1 x HDMI 1.4 a |
| Підтримка відео (вхід) | 4K UHD (3840/4096×2160), 1440p, 1080p, 720p, 1080i, 480p, 576p, 1920×1200, 1280×1024, 1280×960, 1024×768, 800×600, 640×480 |
| Підтримувана частота кадрів (вхід) | 60, 59,94, 50, 30, 29,97, 25, 24, 23,98 Гц для всіх дозволів, крім 4K = 30 Гц макс. |
| Колірний простір (вхід) | RGB, YCbCr, 4:4:4 і 4:2:2 (4K=RGB) |
| Частота семплювання | 297 МГц |
| Захист HDCP | Конвертер Inogeni не дешифрує фільми BD/DVD, супутникові/кабельні ресивери та інші шифровані джерела сигналу |
| Операційна система | Без драйверів: Windows 7 і вище (32/64-біт), OSX 10.10 і вище, Linux (ядро v2.6.38) і вище, Android/ Під OSX сигнал 4K через USB не підтримується |
| Програмна сумісність | UVC, DirectShow, V4L2, QuickTime і AVFoundation |
| Вихід | USB 3.0 |
| Колірний простір (вихід) | YCbCr (YUY2) 4:2:2 8-біт, NV12 4:2:0 8 біт (UHD), YV12 4:2:0 8 біт (UHD), I420 4:2:0 8 біт (UHD) |
| Масштабування відео, перетворення колірного простору, частоти семплювання | Автоматичне апаратне |
| Аудіовихід | 2-канальний сигнал LPCM |
| Вага | 120 грам |
| Живлення від USB | 5 В, мА 580 |
На жаль, конвертер Inogeni 4K HDMI to USB 3.0 оснащений входом HDMI стандарту 1.4 a, що обмежує підтримку передачі сигналу з роздільною здатністю Ultra HD (3840 x 2160) та DCI 4K (4096 x 2160) до всього лише 30 кадрів в секунду, зате для формату 1080p доступно вже 60fps. Всі формати SD і HD конвертуються на виході USB 3.0 у 8-бітне 4:2:2 колірний простір, в той час як для всіх підтримуваних дозволів UHD підтримується конвертація тільки в 4:2:0. Інтегрований в HDMI сигнал потік аудіо при цьому конвертується в 2-канальний формат LPCM.
Слідкуйте за новинками, надалі підтримка HDMI 2.0

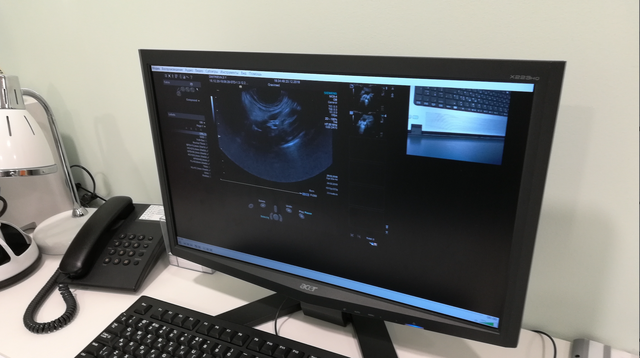

Додам кілька фото з кабінету УЗД:

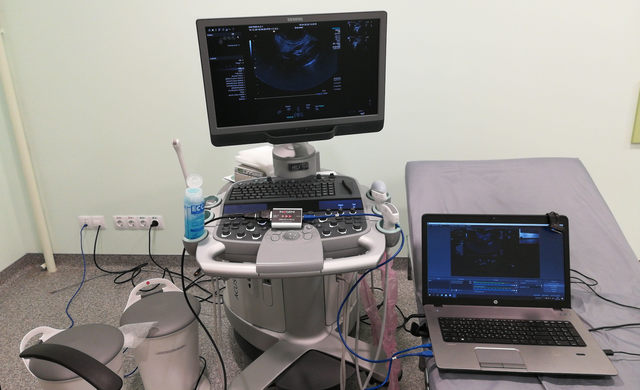

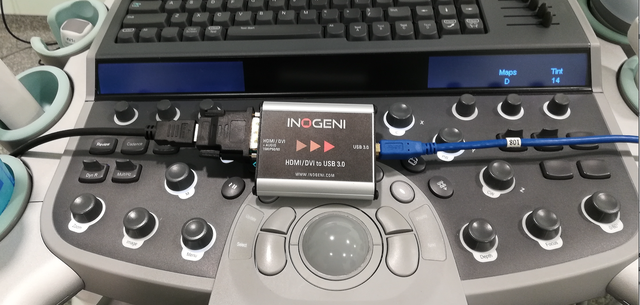

Siemens ACUSON s1000

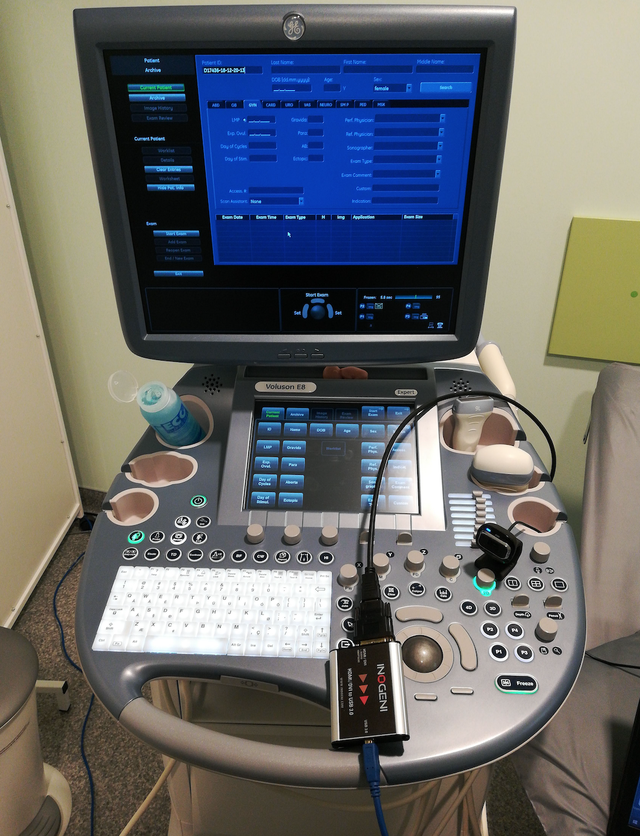

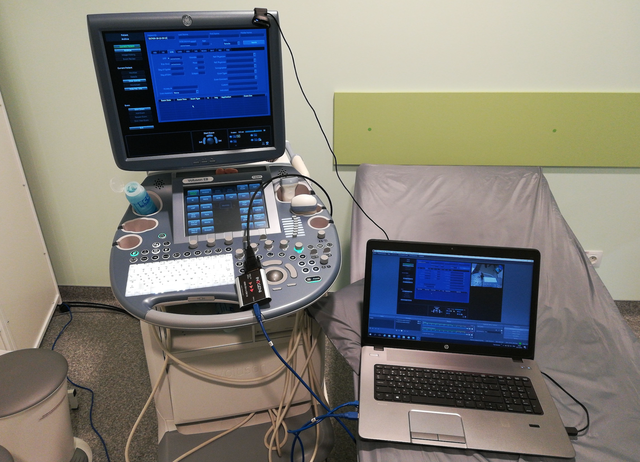

Ультразвукова система експерт-класу Voluson E8:
Докладно дізнатися про техніку для трансляції та лікуванні пишіть на https://gravimed.com.ua
