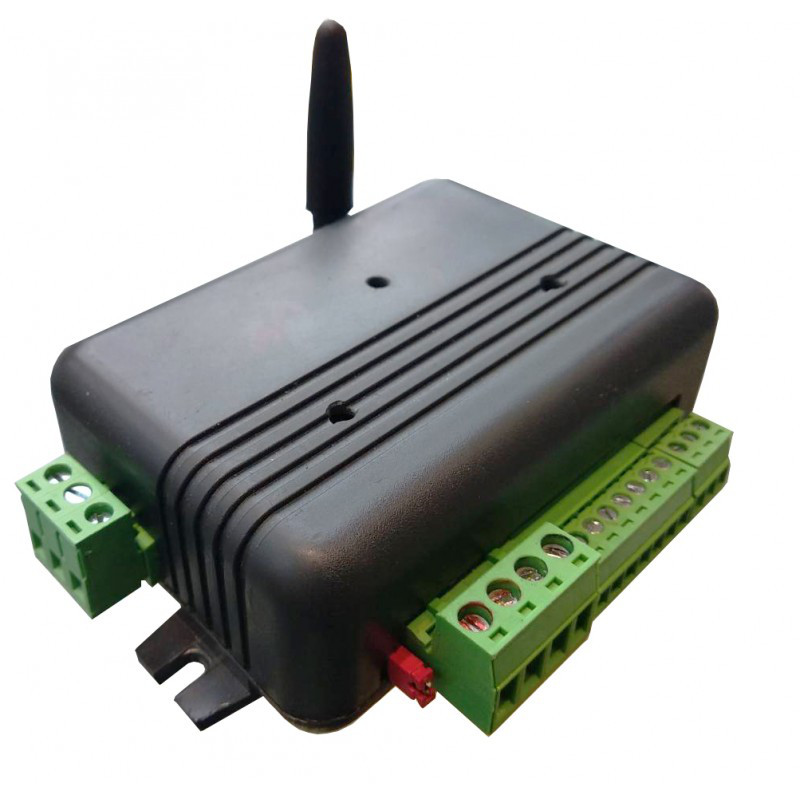

Одноканальна GSM-розетка з сигналізацією. Керує одним транзитним каналом 0В-220В

Опис

Пристрій керує одним транзитним каналом 0В-220В каналом і знімає показання зовнішніх датчиків — 8 шт.
Обмін інформацією з власником відбувається через мережу GSM — дзвінки, SMS, DTMF команди, а також через мобільний застосунок.

Зовнішніми каналами сигналізації можуть бути датчики диму, затоплення, руху тощо. (живляться від внутрішнього джерела +3.8...4.2 В(за замовчуванням) або від зовнішнього +12В — необхідно вказати в замовленні) — за зміною їхнього стану вирушатимуть SMS або пристрій зателефонує на задані номери. Для звукового контролю приміщення в комплект замовлення має входити вбудований мікрофон.

Після подавання живильної постійної напруги 9...24 В на всіх входах і виходах напруження немає за замовчуванням. За командами з GSM (SMS, дзвінки, DTMF) кожен вихід або обидва можуть бути вимкнені, ввімкнені або скинені (вимкнення на час, кратне 60 секунд і знову увімкнені). Залежно від формату команди (з підтвердженням або без) може бути відправлено SMS-підтвердження виконання команди. За запитом стану вирушає SMS із перерахуванням поточних налаштувань, станом каналів керування й датчиків.

У пристрої може бути збережене від 0 до 6 телефонних номерів для вапна та керування (номера зберігаються в EEPROM і не стираються під час увімкнення/вимкнення). Номери 1...3 призначені для сповіщення про пригоди за допомогою SMS, за номерами 4...6 в разі аварії відбувається дозвони. Той самий номер може бути наявний в обох списках. Дзвінки з будь-якого з заданих номерів керують пристроєм відповідно до параметрів.
У пристрої є годинник реального часу.

Функція Timer під час активації переводить канал 0 в режим автоматичного увімкнення та вимкнення в заданий користувачем проміжок часу — наприклад, вмикає освітлення об'єкта, що охороняється 20.00 і вимикає в 06.00.

Функція Heater під час активації переводить канал 0 в режим автоматичного підтримання температури в заданому користувачем діапазоні. Вбудований датчик удару — триосьовий акселерометр, настроюваний командами на
чутливість від 0.1 g до 10 g дає змогу залежно від параметрів або просто відстежувати удари, або в разі крадіжки об'єкта, що охороняється, відстежувати його траєкторію кілька годин — раз на п'ять хвилин знімається положення за стільниковими вишками та передається по СМС як посилання на Google maps.

Вбудований датчик температури (мікросхеми DS18B20 — до 4 штук, винос на дистанцію до 20 метрів, точність 0.5 °C, діапазон — 55 °C...+125 °C) вимірює температуру всередині або поза пристроєм. Якщо вона перевищила верхній поріг (за замовчуванням +60 °C) і аварійне повідомлення за перевищенням дозволено або досягла нижнього порога (за замовчуванням -60 °C) і
аварійне повідомлення зі зниження дозволено, на заздалегідь задані номери відсилається SMS із попередженням або проводиться дозвін. Аварійне повідомлення формується одноразово у разі виходу температури задані межі та під час повернення в норму. І порогодові температури, і роздільні здатності видавання аварійних повідомлень незалежно конфігуруються окремо по верхньому та нижньому меж.

Вбудований акумулятор дає змогу підтримувати зв'язок у разі зникнення зовнішнього
живлення. У цьому разі, якщо задані номери для сповіщення (Number1.... Number6), на них відсилається SMS із повідомленням про цю подію або проводиться доздогін (у разі доздоганення про зникнення живлення в трубці чути сигнали тривоги, а у разі появи живлення немає). У разі появи мережевого живлення повідомлення про це також буде відправлене.

Завдяки акумулятору інформація про стан пристрою у разі зникнення напруги мережі не втрачається й у разі появи живлення вимикані канали будуть вимкнені знову. Також не припиняється опитування датчиків сигналізації та видавання через SMS-відеологію про зміну їхнього стану. Стан живлення зберігається EPROM, тому, навіть якщо живлення зникло на час, більше, ніж забезпечує акумулятор (типово 6...10 годин), пристрій вимикається, але у разі появи
живлення стартує й повідомляє про те, що живлення з'явилося. Моніторинг мережі живлення 220 В можливий за наявності зовнішнього датчика живлення — постачається окремо.

Завантажити інструкцію можна внизу сторінки
